完全自動プリンター

PCB印刷機はんだペーストスクリーンSMTプリンターマシンSMT生産ラインHC-450用

特徴

1。精度：

再現性±12.5μm（±0.0005 "） @6σ、CPが2.0以上の専用の数学モデル。

2。特別な調整プラットフォーム：

専用の高濃度UVWモジュールドライブメカニズムと逆三角形Z軸リフトメカニズムは、プラットフォームのチューニングの安定性を効果的に改善するためのマイクロファイン調整のためのマイクロファイン調整を実現し、マシンがより高い精度印刷の要件を満たしていることを確認してください。シンプルで信頼できる構造、便利な調整は、異なる厚さのPCBボードのピンピンリフティング高さの自動調整を迅速に実現します。

3.プログラム可能なサスペンション自己調整ステッパーモーター、ドライブ、プリントヘッド：

独立した直接接続されたステッパーモーターコントロール、組み込みの精密圧力制御システムは、ブレードの種類、長さ、重量、または厚さの​​変化を考慮せずに、ブレードの元の圧力値を正確に測定できます。プログラマブルは、印刷プロセスを柔軟に実現します。フロントとリアブレードに応じて設計された設計には、クランプデザイン、ブレード圧力、リフティング速度、印刷速度、印刷範囲の特定の柔軟性を備えた、はんだペーストの漏れとブレードを防ぐために、リフトの異なる圧力とリフトの安定性が必要でした。

4。PCBポジショニングシステム：

フラットベルトドライブ、鉄道容量、速度を効果的に改善します。ステッピングモータードライブ、さまざまな輸送速度と動きを達成するためにプログラム可能。新しいコンセプトレールガイド、PCB輸送の信頼性を確保するためのシームレスな送信。適応型PCBボードの厚さ、より簡単なプロセス。ソフトウェアは、圧力弾性横方向の圧力を調整し、全体的なチャンバーの真空または下部にマルチポイントパーツの真空を装備することができます。

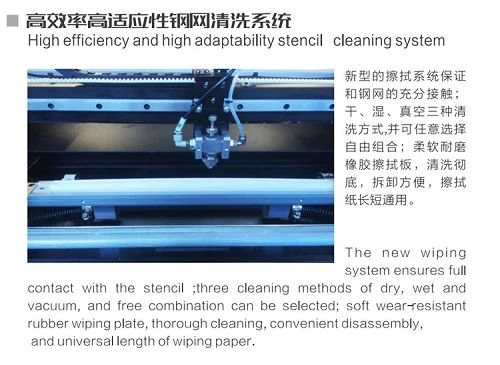

5。クリーニングシステム：

自動クリーニング構造;掃除機のための高出力ファンとベンチュリ真空デバイス。乾燥、濡れた、真空3つのクリーニング方法は、任意の組み合わせを自由に選択できます。ユーザーは、実際のニーズに応じてクリーニングサイクル、時間、速度パラメーターを設定できます。長さと短い拭き取り紙の普遍的で簡単な分解、リソースの節約。柔らかい耐摩耗性のゴムワイプボード、徹底的に掃除され、分解しやすい。

6.高順応性スチールメッシュフレームクランプシステム：

さまざまなメッシュのサイズ（370mm x 470mm〜737mm x 737mm）の印刷を実現し、生産プロセスで迅速な交換モデルを実現できます。 y方向自動位置決め。

7。電子制御システム：

自己開発のモジュラー統合サーキット、安全で簡単なメンテナンスを採用します。最先端の産業制御システムを使用して、操作中にパラメーターを変更するために達成します。

8。画像と光学システム：

新しい光学システム - 明るさの非極性調整の機能を備えた均一なリングライトと高強度の同軸光、あらゆる種類のマークポイントを作ることは、非常に優れた識別（頑丈なマークポイントを含む）、スズ、銅、金メッキ、Hasl、FPC、および他の種類の異なる色の色のPCBに適応することができます。 4つの光源が調整可能な通信中心のレンズで、ステンシルとPCBボードを同時に上下に照らします。

9.簡単で便利なグラフィカルな中国語 /英語のユーザーインターフェイス：

Windows XPオペレーティングシステムを使用して、グラフィカルなマシンインターフェイスの独立した研究と開発：特にプログラムファイルのナビゲーション効果で、すべてのオペレーターが操作に迅速に精通していることを促進します。中国 /英語の切り替えメニュー、操作ログ、障害記録 /障害自己診断 /障害分析のヒント /ライトアラームおよびその他の機能により、操作がシンプルで便利になります。

10. 2 dはんだペースト印刷品質検査とSPC分析：

2D関数は、オフセット、より少ないブリキ、漏れ、リンクされたスズ、その他の印刷の問題を迅速に検出します。検出ポイントはランダムに増加させることができます。 SPCソフトウェアは、マシンによって収集されたサンプルに従ってマシンCPKインデックスを分析して、印刷品質を確保することができます。

標準構成

仕様

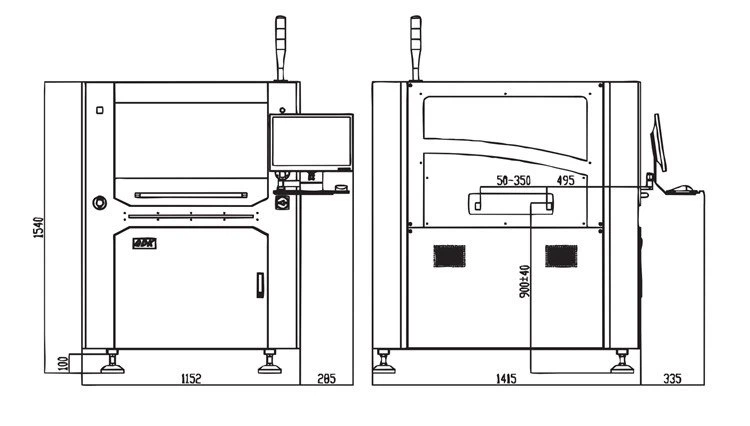

機械のサイズ
